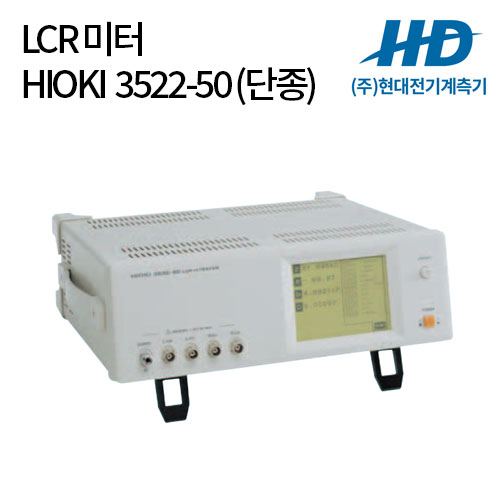

● DC, 1mHz~100kHz까지 가변 LCR측정기
● 최고 속도5ms의 고속 측정
● 기본 정확도±0.08%의 고정도 측정
● Touch Panel의 쉬운 조작으로 Monitor하면서 측정 조건 설정이 가능
● Line 등 멀리 떨어진 장소에서도 쉽게 표시를 볼 수 있는 확대표시기능
● 9442 PRINTER로 측정치, Comparator 결과 인쇄 가능(Option) |
|
■ 기본 사양 | |
측정 파라미터 |
|Z|, |Y|, θ, Rp(DCR), Rs(ESR, DCR), G, X, B, Cp, Cs, Lp, Ls, D(tanδ), Q | |
측정 레인지 |
100m/1/10/100/1k/10k/100k/1M/10M/100MΩ(Z로(에서) 규정) | |
측정 범위 |
|Z|, R, X;10.00mΩ∼200.00MΩ(측정 신호에 의한 )
θ;-180.00˚∼+180.00˚/C;0.3200pF∼1.0000F
L;32.000nH∼750.00kH/D;0.00001∼9.99999
Q;0.01∼999.99/|Y|, G, B;5.0000nS∼99.999S | |
표시 |
「99999」 카운트, 백 라이트부 LCD | |
기본 확실도 |
Z;±0.08% rdg. , θ;±0.05˚ | |
측정 주파수 |
DC, 1mHz∼100kHz(1mHz∼10Hz스텝) | |
측정 신호 레벨 |
10mV∼5V rms(1mV rms스텝)
10μA∼100mA rms(10μA rms스텝) | |
출력impedance |
50 Ω 일정 | |
DC바이어스 |
외부 DC바이어스 ±40V(옵션) | |
측정 시간 |
FAST;20ms, NORMAL;65ms, SLOW1/2;140ms/1040ms(대표값) | |
콤퍼레이터 |
측정 항목으로부터 2종류각각의 상한·하한값설정(Hi, IN, Lo), %설정, 절대치 설정을 30종류까지 메모리 가능 | |
외부 입출력 |
입력;트리거, key lock, 측정 조건의 선택/DC5V∼24V(부논리)
출력;측정 종료, 콤퍼레이터 판정 결과/open collector | |
인터페이스 |
GP-IB또는 RS-232C(옵션/9442프린터 접속 에는 9593-01RS-232C인터페이스가 필요) | |
전원 |
AC100/120/220/240V±10%(selectable) , 50/60Hz 40VA max. | |
치수·질량 |
313W×125H×290D mm· 4.5kg | |
부속품 |
전원 코드 1, 접지 어댑터 1 |
|
|
|
1196 기록종이 :112 mm(4.41 in) width × 25 m (82.03 ft), roll type, 10 rolls per set
9140 4단자 프로브 :DC to 100 kHz, 9140 사용시 측정 범위는 제한된다.
9143 PINCHER PROBE :DC to 5 MHz, 9143 사용시 측정범위가 제한된다.
9151-02 GP-IB 접속 케이블 :길이 : 2 m (6.56 ft)
9151-04 GP-IB 접속 케이블 :길이 : 4 m (13.12 ft)
9165 접속 코드 :Metal BNC-to-metal BNC, 길이 : 1.5 m (4.92 ft)
9166 접속 코드 :Metal BNC-to-악어 클립, 길이 : 1.5 m (4.92 ft)
9261 TEST FIXTURE :cable connection type, DC to 5 MHz
9262 TEST FIXTURE :direct connection type, DC to 5 MHz
9263 SMD TEST FIXTURE :direct connection type, DC to 5 MHz
9268 DC BIAS VOLTAGE UNIT :± 40 V DC max.
9269 DC BIAS CURRENT UNIT :± 2 A DC max.
9442 프린터 :
9443-02 AC ADAPTER :유럽방식
9443-03 AC ADAPTER :미국방식
9446 접속 케이블 :프린터 연결 케이블
9518-01 GP-IB INTERFACE :
9593-01 RS-232C INTERFACE |
