1mA~1000mA의 직류 전류와 1mA~10A의 교류 전류를 계측할 수 있는 고정밀의 클램프누설전류계입니다.
종래, 직류 누설 전류의 측정은 측정체나 온도의 영향등으로 정확하게는 할 수 없었습니다.
본기기는 4~20mA의 계장용 출력이나 제어계의 누설 전류등의 직류 누설 전류를 클램프식으로 용이하게 측정할 수 있는 획기적인 제품입니다.

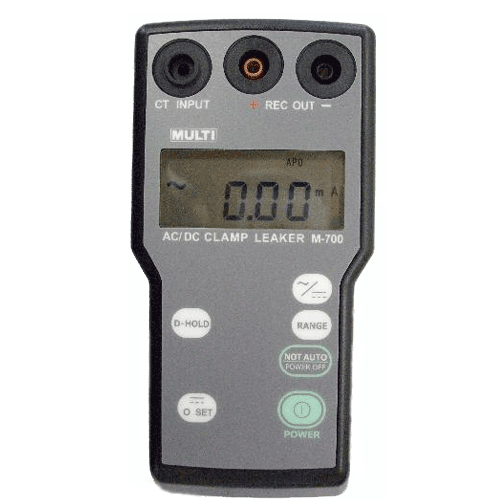

M-700 : 좁은 곳에 넣기쉬운 슬라이드식의 φ5mm의 CT(CTP-05DC)
M-730 : 대구경의 φ30mm의 CT(CTP-30DC)
또 아날로그 출력 기능이 있어 기록계와 조합해 장시간의 기록도 가능합니다.
- DCmA의 고정밀도 측정(최소 분해가능0.01mA)
- 와이드 레인지(DC 0.01mA~1000mA / AC 0.01mA~10A)
- 아날로그 출력 첨부(DC 100mVF.S), 장시간의 기록
● 측정 정도
DC전류 DCmA (23℃±5℃ 85%RH이하 0점 조정 후 측정)
|
레인지 |
측정 범위 |
분해능 |
정확도 |
|
100mA |
0~±99.99mA |
0.01mA |
±1%rdg±10dgt |
|
1000mA |
0~±300mA |
0.1mA |
±1%rdg±10dgt |
| ±300mA~±1000mA |
±2%rdg±10dgt |
|
지자기의 영향 |
±0.50mA이하 |
|
자기화의 영향 |
±0.50mA이하(DC1.5A입력 후) |
|
최대 입력 전류 |
±1.5A |
AC전류 AC mA/A (23℃±5℃ 85%RH이하 50/60Hz)
|
레인지 |
측정 범위 |
분해가능 |
확실도 |
|
100mA |
0~99.99mA |
0.01mA |
±1%rdg±10dgt |
|
1000mA |
0~999.9mA |
0.1mA |
±1%rdg±10dgt |
|
10A |
0~9.999A |
0.001A |
±2%rdg±10dgt |
● 측정부 사양
|
측정 기능 |
DC전류/AC전류 |
|
측정 방식 |
CT클램프식 |
|
측정 레인지/CENTER> |
DC전류 0~100mA/1000mA
AC전류 0~100mA/1000mA/10A(45~65Hz) |
|
레인지 전환 |
메뉴얼 DC 2레인지, AC 3레인지 |
|
교류 변환 방식 |
평균치 정류 방식(실효치 교정) |
|
A/D변환 방식 |
2중적분 방식 |
|
샘플링 |
약6회/초 |
|
표시 |
액정 표시 4자리수 단위 기호 첨부 |
|
오버 표시 |
「OL」로 표시 |
|
데이터 홀드 표시 |
「DH」마크 점등 |
|
전지 전압저하 표시 |
전지 마크 점등 |
|
DC제로 세트 |
DC전류의 경우 오프셋분을 「0」표시로 해 측정 |
|
오토 파워 오프 |
사용후 약 10분이 지나면 자동적으로 전원이 꺼짐 |
|
오토 파워 오프 해제 |
오토 파워 오프 기능을 해제 |
|
아날로그 출력 |
각 레인지의 전면적에 대해DC100mV출력
출력 impedance 10kΩ 이하 |
● CT부 사양
|
M-700용CT |
CTP-05DC φ5mm |
|
M-730용CT |
CTP-30DC φ30mm |
|
안전 규격 |
IEC1010-032 CATⅡ600V또는CATⅢ300V |
|
리드 선 |
전용 연결기 첨부 1.5m |
● 일반 사양
|
전원 |
알칼리 건전지×4 |
|
소비 전류 |
약9mA(연속 사용으로 약200h) |
|
안전 규격 |
IEC1010-032 CATⅡ600V또는CATⅢ300V |
|
사용온습도 범위 |
0~50℃ 85%RH이하(결로없는 곳) |
|
보존온습도 범위 |
-10~60℃ 70%RH이하(결로없는 곳) |
|
외형 치수 |
본체 78(W)×155(H)×32(D)mm 약280g
CTP-05DC 19(W)×113(H)×28(D)mm 약100g |
|
부속품 |
취급 설명서 1부, 휴대 케이스 1개 |
● M-730용CT CTP-30DC
|
내경 |
φ30mm |
|
치수 |
59(W)×158(H)×23(D)mm 약100g |
|
리드 선 |
전용 연결기 첨부 1.5m |
