· 전압 입력 없이도 진정한 새는 전류[Ior]를 측정.
· 클램프로 안전하게 절연 상태를 확인.
· Ior, 고조파 측정의 기능.
· 간단 조작, 소형 경량.
측정 기능
Io누설전류·교류 부하 전류, 저항 성분 누설전류[Ior]
고조파(기본파· 제3· 제5· 제7· 제11· 제13차), 교류 전압
개요
인버터 기기등의 고조파 기기가 증가하고 있기 때문에 누설 전류에 고조파나 고주파 전류등이 많이 포함되게 되었습니다. 또, 누설전류[Io]에는 절연 저항에 의해서 대지 사이에 흐르는 전류[Ior]와 정전 용량에 따라서 흐르는 전류[Ioc]가 있어, 실제의 절연 열화는[Ior]에 기인합니다만, 통상의 누설전류계에서는 어떠한 누설전류인지를 판단할 수 없었습니다.

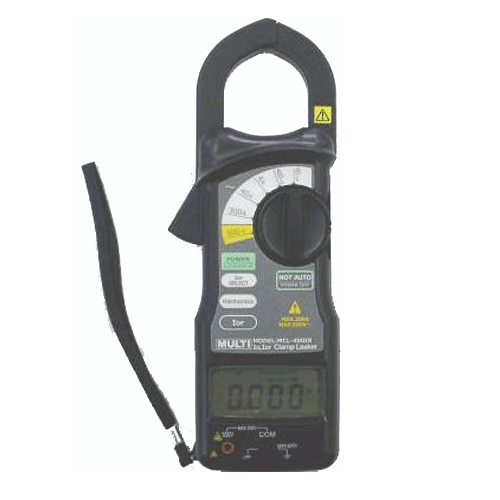

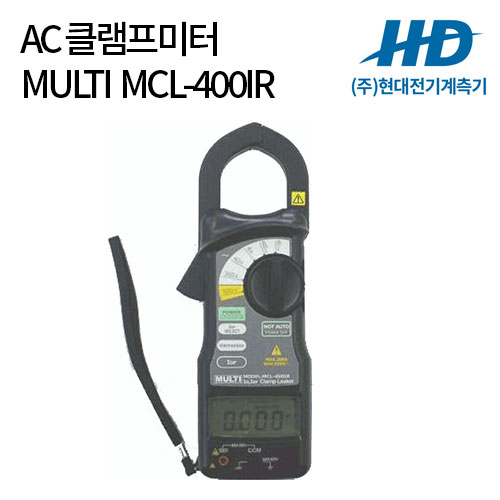

이와 같이 정전 용량에 의한 누설전류나 고조파 등에 의한 노이즈에 의해 누설전류 [Io]만의 관리는 어려워지고 있습니다. 이번에 개발한 Io/Ior 클램프 누설전류계 [MCL-400IR]은 전압 입력이 불필요하고 접지선이나 전선을 클램프 하는 것만으로 절연 저항에 기인하는 진정한 누설전류[Ior]만 측정할 수 있는 첫 클램프식 누설전류계 입니다.
원리
저압 회로에 접속되고 있는 부하 기기가 가동하면 전기회로에 흐르는 부하 전류에는 부하 내부에 있는 정류 회로나 자성 재료의 특성으로부터 제 3, 제 5, 제 7, 제 9차 고조파가 발생합니다.
이 고조파 전류 중 제 3, 제 9차 고조파 전류는 고·저압트랜스선의 연결이 스타/델타 접속해 있기 위해 델타 선을 연결한 트랜스의 다음 코일내에 순환 전류로 흘러 트랜스의 출력 단자에는 거의 나타나지 않습니다만 제 5, 제 7차 고조파 전류는 고압 측에 전압강하로서 나타납니다.
이 고압측의 전압강하는 다른 수요의 몫도 가산되어 트랜스의 저압 측에 고조파를 포함한 형태로 단자 전압이 되어 나타납니다.
이와 같이 고압 배전선 측에서의 영향에 의해서 나타나는 저압측의 단자전압에는, 제 5, 제 7 차 고조파 전압이 포함되어 있지만, 그 비는 거의 일정하다고 생각할 수 있습니다. 그 결과 전기회로의 정전 용량[C]과 절연 저항[R]의 비에 따라 B종 접지선에 흐르는 제 5, 제 7차 고조파 성분의 비가 바뀝니다.
또, 전기회로가 길어지면 유도계수도 커져 정전 용량도 증가하기 위해, B종 접지선에 포함된다 기본파 성분이 증가해, 제 5, 제7차 고조파 전류의 비도 변화합니다.
거기서 B종 접지선에 포함되는 기본파, 제 5, 제 7의 각 고조파 성분을 측정해, 제 5차 고조파와 제 7차 고조파 성분의 전류의 비와 기본파 성분의 크기로부터, 기본파 성분에 대한 계수를 요구해 이 계수를 기본파 성분 전류에 곱셈해 구해지는 전류가, 전기회로의 절연 저항에 기인하는 누설전류[Ior]가 됩니다.
●사양| 측정 기능 |
Io누설전류, 교류 부하 전류, 저항 성분 누설 전류[Ior]
고조파 전류(기본파, 제 3차, 제5차, 제7차, 제11차, 제13차), 교류 전압 |
| 측정 레인지(50/60Hz) |
40mA/400mA/4A/40A/300A
500V |
| 확실도 |
| 교류 전류 |
AC0~40A ±1%rdg±8dgt
AC40A~300A ±1%rdg±1%F.S |
| 교류 전압 |
AC0~500V ±1%rdg±8dgt |
| 고조파 |
| 기본파, 제3차, 제5차, 제7차 |
±1%rdg±5dgt±전류 전압 확실도 |
| 제11다음, 제13차 |
±2%rdg±5dgt±전류 전압 확실도
(최소 기본 , 각 레인지의2%이상) |
|
|
| 교류 변환 방식 |
평균치 정류의 실효가 환산 |
| 고조파 검출 방식 |
자동 동조 필터 방식 |
| 입력 주파수 |
45~65Hz |
| 고조파 스윗치 |
고조파 스윗치를 누르면 기본파, 제3차, 제5차, 제7차, 제11차, 제13차의 순서에 표시 |
| Ior스윗치 |
Ior스윗치를 누르면Ior값을 표시 |
| Ior전기회로 설정 스윗치 |
단상 전기회로와 삼상3선(200V)전기회로의 설정 |
| 측정 방법 |
CT클램프 방식 |
| CT내경 |
40mm |
| 표시 |
액정 표시 |
| 샘플 레이트 |
2회/초(Ior의 경우,1회/6초) |
| 오버 표시 |
OL 표시 |
| 전지 전압저하 표시 |
전지 마크를 표시 |
| 오토 파워 오프 |
최종 키 조작후 약 10분에 전원 자동 OFF(해제기능있음) |
| 데이터 홀드 |
데이터 홀드 기능 |
| 전원 |
단4 건전지 3 |
| 소비 전류 |
교류 전류 측정시, 약 8mA(연속 사용으로 약 60시간) |
| 사용 회로 전압 |
AC500V 이하 |
| 사용온습도 범위 |
0℃~40℃,80%RH 이하 (단, 결로없는 곳) |
| 외형 치수 |
약70(W)*223(H)*34(D)mm |
| 중량 |
약440g |
| 부속품 |
케이스 1
취급 설명서 1
단4 건전지 3 |
