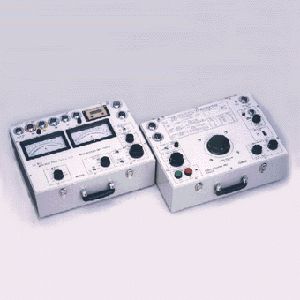

전국 모든 전기 보안 협회에서 사용되는 유일한 멀티 릴레이 테스터 제품
- 보조 전원 출력 기능을 충실.보조 전원 출력은,AC100V DC24/48/110V
- 트립 신호 검출 기능을 멀티화.a/b접점 자동 검출 기능의 외 AC/DC전압 신호·AC전류 신호를 와이드에 검출
- DGR(방향 주름) 릴레이 시험 기능(동작·부동작 확인)을 탑재
- 시험 전류 출력부에TEST(시험)/SET(설정)(와)과 반전 기능을 표준 장비
- 카운터(시간계)의 표시 기능을 충실.
표시 단위를 mSEC/SEC/Hz 3레인지 설정 기능 외에 내전압 시험시에는 「분·초」단위로 표시하는 시계 기능을 장비
- 트립 신호 동작의 확인 기능을 탑재. 릴레이 접점의 동작을 검출했을 때 부저음으로 표시
- 전원부에 냉각 팬을 표준 장비. 장시간의 시험에서도 안정된 출력을 확보
- 종래형 내전압 시험용 트랜스가 사용 가능. R-1220형태를, 그대로 접속해 시험할 수 있는 기능을 보유
- OV/UV(전압) 릴레이 시험 전압 출력을 성능 업. 출력전압 AC 0~300V, 용량 40VA(MAX)
- DGR 릴레이 시험 전압 출력 Vo를 표준 장비.
각 메이커의 릴레이 시험이 가능한 Vo 전압을 출력. 출력전압 AC 0~750V, 용량 40VA(MAX)
- GR·DGR 릴레이 시험 전류 출력을 성능 업. 출력 전류 범위를 0~2.4A에 확대
- 전압계·전류계에 실효가 변환 회로 지시 방식을 채용. 등분 눈금으로 지시치의 독해가 용이
- 세이프티-절연 클립 표준 장비로 접속 선을 연결할시의 쇼트나 감전 사고를 방지하는 안전 설계
전원 저항부：470(W) ×345(D) ×180(H) ㎜·18kg 이하
계기 조작부：470(W) ×345(D) ×180(H) ㎜·13kg 이하
부속품
●시험의 안내서…1 부
●시험용 코드(수납대부)…1 식 사양
전원 저항부
| 입력 전원 |
AC100V±10% 50/60Hz 1φ |
|---|
| 출력 관련 |
|---|
| 보조 전원 출력 |
AC100V DC24/48/110V 용량AC:500VA DC:10W |
|---|
과전류 계전기 시험 출력
OCR
허용 전류
시간정격 |
전류 출력
저항 레인지 |
30초정격
전류치 출력 |
연속정격
전류치 출력 |
|---|
|
0.5Ω |
50A |
20A | |
1Ω |
35A |
14A | |
2Ω |
25A |
10A | |
5Ω |
20A |
6A | |
10Ω |
11A |
4.5A | |
15Ω |
8A |
3.5A | |
20Ω |
6A |
3A | 주름/방향 주름 계전기
시험 출력
GCR/DGR
전류 출력 |
출력 범위 |
AC0~0.5A AC0~2.4A
입력 전압AC100V때, 변동±5%이내 |
|---|
| GCR/DGR레인지 |
0.5A |
2.4A |
|---|
30초정격
전류치 출력 |
0.5A |
2.4A |
|---|
연속정격
전류치 출력 |
0.5A |
2.0A |
|---|
| 내부 저항 |
240Ω |
50Ω |
|---|
| 내전압 시험 출력PUN |
AC0~120V 용량：2kVA |
|---|
과전압/부족 전압 계전기
시험 전압 출력OVR/UVR
전압 출력 |
출력 범위 |
AC0~75/150/300/750V |
|---|
| 정격 용량 |
AC75/150V레인지：40VA
AC300/750V레인지:20VA |
|---|
계기 조작부
| 계측 관련 |
|---|
| 전류계 |
동작 원리 |
가동 코일형 |
|---|
| 지시 방식 |
실효가 지시 |
|---|
| 측정 레인지 |
0.25/0.5/1/2.5/5/10/25/50A |
|---|
| 정도 |
0.5급 |
|---|
| 전압계 |
동작 원리 |
가동 코일형 |
|---|
| 지시 방식 |
실효가 지시 |
|---|
| 측정 레인지 |
75/150/300/750V |
|---|
| 정도 |
0.5급 |
|---|
| 인터페이스(동작시간 검출) |
|---|
| － |
a/b접점 자동 검출 |
AC/DC전압 검출부 |
AC.CT검출부 |
|---|
| 입력 범위 |
무전압 |
AC0~120V·
DC0~150V |
AC0~50A·
20A이상30초 |
|---|
| 입력 주파수 |
－ |
0/40~70Hz |
40~70Hz |
|---|
| 검출 전압 전류 |
－ |
AC30V/DC24V이상 |
AC3.5A±10% |
|---|
| impedance |
약30kΩ |
약30kΩ |
약0.25Ω |
|---|
| 카운터(시간계) |
|---|
| 표시기 |
LCD표시기 표시 숫자 높이：10mm |
|---|
| 표시자리수 |
최대 6자리수 |
|---|
| 표시 모드 |
mSEC,SEC,Hz 3모드 |
|---|
| 표시 정도 |
mSEC,SEC：rdg±10mSEC Hz：rdg±2digit |
|---|
| 계측 표시 |
mSEC：0~999999 분해가능：1mSEC
SEC：0~9999.99 분해가능：10mSEC
Hz：0~999999 분해가능：1Hz |
|---|
| PUN시험 표시 |
00.00~59.59(단위：분·초로 표시) |
|---|
| C.CHECK표시 |
”－－－－－”를 표시 |
|---|
| 동작 버저음 |
트립시,PUN시험시,C.CHECK때 버저음 발생 |
|---|
|
시험 항목
전류 계전기의 시험
- 상시개로식 접점 구조(MAKE)의 과전류 계전기
- 상시 폐로식 접점 구조(BREAK)의 과전류 계전기
- 무전압인 떼어 방식 접점 구조의 과전류 계전기
- 전류인 떼어 방식 접점 구조의 과전류 계전기
- 적은 인원수력형과전류 계전기
- 부족 전류 계전기
차단기(OCB)의 브란쟈 조정
전압 계전기의 시험
주름 계전기의 시험
방향 주름 계전기의 시험
내전압 시험
특별 고등경찰용 시험
|
|
