구 분 |
사 양 | |
|

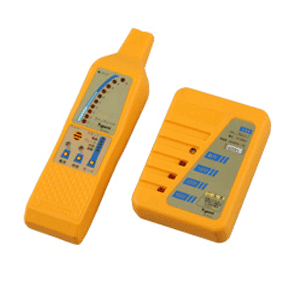

송신기
수신기
크램프 센서（Ｍ）
콘센트용 플러그 코드 (100V 콘센트에 접속)
클립코드 (단자부에 접속)
전지용 클립코드 (사선상태에서 배선경로를 탐지 시 사용)
망간 건전지
운반 케이스 (청색) | |
옵 션 |
크램프 센서（Ｓ）
크램프 센서（Ｌ）
신호 누설 방지 유니트 | |
기 능 |
1. 활선 상태에의 브레카 탐사 | | 2. 활선, 사선에서의 배선경로 탐사 | | 3. 정전 상태에서의 누전점 탐사 | | 4. 전압회로 체크 | |
적용전압 |
AC 50/60Hz・DC 공히12～528V | |
신호 주파수 |
5kHz | |
신호 전류 |
200 ｍAp |
|
송신기 (TLC-C-T) | |
구 분 |
사 양 | |
사용전압범위 |
AC50/60Hz・DC 공히 12～528V | |
신호 주파수 |
5kHz | |
신호전류 |
200mAp | |
신호시간 |
30ms | |
신호 주파수 |
500ms | |
표시 |
동작 표시램프 (점멸표시)
전압표시램프(100V・200Ｖ・400Ｖ 점멸 표시） |
|
수신기 (TLC-C-R) | |
구 분 |
사 양 | |
검출 방식 |
신호전류에 따라서 발생하는 자계를 검출 | |
검출 주파수 |
5kHz | |
센서 |
내장코일 센서 2개 (횡배치코일 및 종배치코일)
크램프 센서 (크램프 접속식 외부센서) | |
판정방식 |
10개의LED램프 점멸 (수신레벨 표시) 및 부저음 | |
감도 절환 |
크램프, 전선, 브레카, 경로, 누전의 5단계 및 각 모드 공통의 Ｌ(저)/Ｈ(고)감도 절환 | |
전원 |
9V 전지 1개 (망간 또는 알칼리 전지) | |
전지수명 |
약 8시간 (망간 건전지 20℃ 연속 수신) | |
표시 |
LED램프 표시
점등=양호, 점멸=교환시기, 꺼짐=사용불가 | |
오토 파워오프 |
무 조작으로부터 10분 후 자동 파워 오프 | |
오토 파워오프
경고음 |
1.5초（ON） →５초（OFF）→1.5초（ON）→５초 （OFF）→３초（ON）
최후의 3초 의 부저음 종료 후 파워 오프 | |
|
크람프 센서（M）（내경Ф24）（표준 부속）
크람프 센서（L）（내경Ф40） （선택 사양）
크람프 센서（S）（내경Ф8） （선택 사양） |
|
기 타 | |
구 분 |
사 양 | |
사용온도 범위 |
-10℃～40℃ | |
사용습도범위 |
상대습도95％이하（결로 방지） | |
보존온도 범위 |
-20℃～50℃
※50℃는 일시적온도 (８시간 이내）이며, 연속보존온도의 상한은 40℃
※차량 내부에 방치하여 두지 마십시오. |
|
