CLAMP ON POWER METER

CLAMP ON POWER METER

  • 모델명

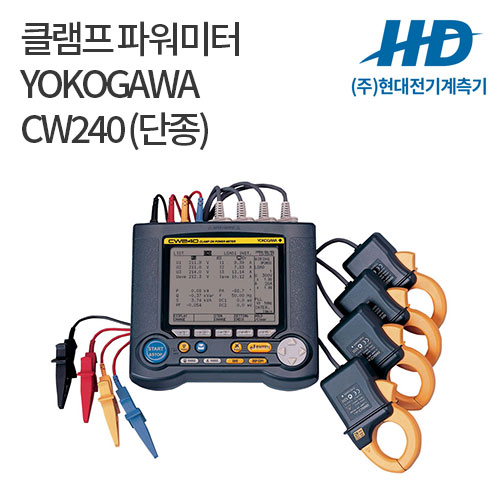

    YOKOGAWA CW240

  • 제품명

    CLAMP ON POWER METER

  • 제품특징

    YOKOGAWA CW240

위시리스트0
추천하기
제조사 YOKOGAWA
브랜드 YOKOGAWA
모델 YOKOGAWA CW240
판매가격 0원
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

  • 상품 정보

    상품 상세설명

    • LCD 화면(5.7inch /320x240 dot)에 의한 Display
    • 순시치 측정 / 전력량 측정 / Demand 측정
    • 고조파 측정모드
    • 단상교류 2선식부터 3상 4선식 까지 대응
    • 전압 Range 150/300/600/1000V, 전류 Range
    • 20/50/100/200/500/1000/3000 A
    • 간단한 조작과 간편한 휴대성

    ■ 전력측정(순시치/전력량/Demand/파형)+고조파측정+전압변동검출을 전부 동시에 측정가능

    ■ 1대로 스코트(Scott) 결선에대응 - 클램프전력계 최초로 특허출원중

    ■ 다계통 부하 측정 - 단상 2선식부터 최대 4계통 부하를 동시에 측정 가능

    ■ 누설전류 측정이 가능

    ■ 아날로그 입출력 기능

    ■ 결선&설정 확인 기능으로 측정 실수를 낮춤

    ■ 대용량의 데이터 보존이 가능

    ■ 전압측정범위 : 150.0/300.0/600.0/1000V

    ■ 전류측정범위 :

    96030 (2A) 사용시 - 200.0/500.0㎃/1.000/2.000A

    96033 (50A) 사용시 - 5.000/10.00/20.00/50.00A

    96030 (200A) 사용시 - 20.00/50.00/100.0/200.0A

    96031 (500A) 사용시 - 50.00/100.0/200.0/500.0A

    96032 (1000A) 사용시 - 200.0/500.0A/1.000㎄

    96034 (3000A 측정범위) 사용시 - 300.0/750.0A/1.500/3.000㎄

    96034 (2000A 측정범위) 사용시 - 200.0/500.0A/1.000/2.000㎄

    96034 (1000A 측정범위) 사용시 - 100.0/200.0/500.0A/1.000㎄

    96035 (3000A 측정범위) 사용시 - 300.0/750.0A/1.500/3.000㎄

    96035 (300A 측정범위) 사용시 - 30.00/75.00A/150.0/300.0A

    ■ 측정상선 :

    단상2선, 단상3선, 단상3선3전류(중성선전류)

    삼상3선2전류, 삼상3선3전류(3전력계법), 삼상4선, 삼상4선4전류(중성선전류)

    스코트(SCOTT)결선(삼상3선+단상3선)

    ■ 측정계통수(전압공통) :

    단상2선 - 2/3/4계통

    삼상3선 - 2계통

    삼상3선2전류 - 2계통

    ■ 측정모드 : 순시치, 전력량, DEMAND, 고조파, 전압변동, 파형

    ■ 데이터출력 : 표준 - 1/2/5/10/15/30초, 1/2/5/10/15/30/60분

                                 단시간모드(순시치만 가능) - 1파형/0.1/0.2/0.5초

    ■ 편리한 기능 : 결선확인기능, 설정확인기능, 누설전류측정

    아날로그입출력(출력:4CH, 입력:2CH), 백업(NiMH 배터리 팩)전원

    멀티언어(한국어, 영어, 일어, 독어, 불어, 스페인어, 이탈리아어)

    ■ 외형크기&질량 : 206(W)×184(H)×65(D)mm, 약 1.2kg(배터리포함)

    ■ 전원 : AC 어댑터

    ■ 백업전원 : NiMH 배터리(별매), 단3형 알카라인건전지(6개)

    ■ 부속품 : 전압프로브(91007) 4개, AC 어댑터, AA 알카라인건전지 6개

    표준소프트웨어-ToolBox240(CD-ROM) 1개, 사용설명서 1개, CD-ROM 버전 1개

    퀵 매뉴얼 1개, CD-ROM 버전 1개, 통신기능 매뉴얼(CD-ROM) 1개





    파워메터(전력계) & 아날라이저(분석계) 비교표

    Model Power
    (voltage range x current range)
    		 Circuits Voltage(true RMS)
    		 Current(true RMS)
    		 Output
    Voltage range Current range Frequency range & accuracy
    		 Range
    		 Frequency range& accuracy
    		 Range Frequency range& accuracy
    PZ4000 30to 2000Vpk
    (8ranges)    		 0.1 to 10Apk
    (7 ranges)
    1 to 100 Apk
    (7 ranges)    		 DC,
    0.1Hz to 1MHz
    		 single
    3P 3W
    3P 4W    		 30 to 2000V
    (8range)    		 DC,
    0.1Hz to     		0.1 to 10Apk
    (7 ranges)
    1 to 100 Apk
    (7 ranges)    		 DC,
    0.1Hz to     		Color
    LCD
    (GP-IB,
    RS-232,
    Centroni
    cs
    SCSI
    (option)
    100 to 1000mVpk
    (4 ranges)
    (External
    shunt input)    		 100 to 1000mVpk
    (4 ranges)
    (External
    shunt input)
    WT210
    		 15V to 600V
    (6Range)    		 5 to200mA,
    0.5 to 20A
    (12Range)
    (Direct input)
    (External Shunt input)     		DC
    0.5 Hz to 100kHz    		 single
    phase    		 15V to 600V
    (6Range)    		 DC
    0.5 Hz to
    100kHz    		 5 to200mA, 0.5 to 20A
    (12Range)
    (Direct input)
    (External Shunt input)     		DC
    0.5Hz to
    100KHz     		D/A 옵션
    GP-IB 또는
    RS-232C
    옵션
    WT230 15V to 600V
    (6Range)    		 0.5 to 20A
    (6Range)
    (Direct input)
    (External Shunt input)     		DC
    0.5 Hz to 100kHz    		 single
    3P 3W
    3P 4W    		 15V to 600V
    (6Range)    		 DC
    0.5 Hz to
    100kHz    		 0.5 to 20A
    (6Range)
    (Direct input)
    (External Shunt input)     		DC
    0.5Hz to 100KHz    		 D/A 옵션
    GP-IB 또는
    RS-232C
    기본
    WT3000 1.5 to
    1000V
    (8Ranges)    		 0.5 to 30A
    (7Ranges)
    (Direct input)
    50m to 10v
    (External)    		 DC,
    0.1Hz
    to
    1MHz    		 single
    3P 3W
    3P 4W    		 1.5V to 1000V
    (8 Ranges)
    		DC
    0.1Hz to
    1MHz     		0.5m to 30A
    (7Range)
    (Direct input)
    50m to 10V
    (8Range)
    (External)    		 DC
    0.1Hz to
    1MHz     		Color LCD
    (기본:GP-IB)
    (옵션 :DIA,
    Ethermet,VGA,
    Rs-232C,
    Motor version
    WT1600 1.5 to 1000V
    (12ranges)    		 10m to 5A
    (9Range)
    (Direct input)
    50m to 10V
    (8Range)
    (External Shunt input)     		DC
    0.5Hz to
    1MHz     		single
    3P 3W
    3P 4W    		 1.5V to 1000V
    (12 Range)
    		DC
    0.5Hz to
    1MHz     		10m to 5A
    (9Range)
    (Direct input)
    50m to 10V
    (8Range)
    (External Shunt input)     		DC
    0.5Hz to
    1MHz     		Color LCD
    (D/A,GP-IB or RS-232C STANDARD)
    (Printer ,SCSI
    ,Ethernet DA ,Motor Opt)
    CW240 150/ 300/ 600V/ 1000V Clamp-on Probe 2000mA/
    (50 /200/ 500/ 700/ 3000A)     		45Hz ~ 65Hz
    		 single
    3P 3W
    3P 4W    		 1000V 45Hz ~ 65Hz
    -
    -
    		Mono
    LCD
    RS-232C
    Printer
    (고조파 분석,
    CF Mememory)
    CW120 150/ 300/ 450V Clamp-on Probe
    (50 /200/ 500/ 700/ 3000A)     		45Hz ~ 65Hz
    		 single
    3P 3W    		 495V 45Hz ~ 65Hz
    -
    -
    		Mono
    LCD
    RS-232C
    Printer
    CW121 single
    3P 3W
    3P 4W
    WT2000 10 to 600V
    (8ranges)    		 1 to 30A
    (6 ranges)
    		 DC,
    2Hz to 300kHz
    		 single
    3P 3W
    3P 4W    		 10 to 600V
    (8 ranges)
    		 DC,
    2Hz to 500kHz
    		 1 to 30A
    (6 ranges)    		 DC,
    2Hz to 500kHz
    		 Digital
    (D/A,
    GP-IB,
    RS-232
    -C)
    50,100,200mV
    (3 ranges)
    (External
    shunt input)    		 50,100,20mV
    (3 ranges)
    (External
    shunt input)
