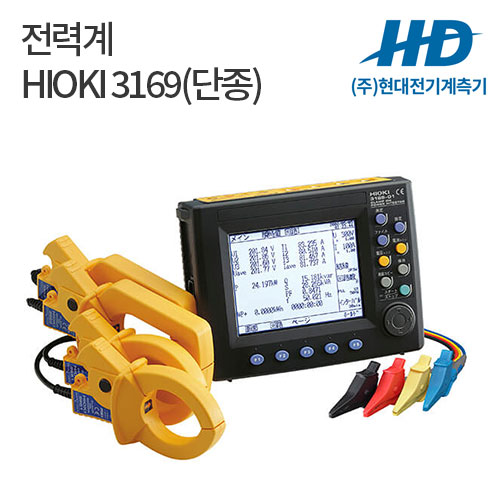

● 에너지 절약법/ISO14001/설비진단/고조파대책에 최대 4회로의 DEMAND와 고조파를 동시 측정
● 500 mA.5000 A/75 W（단상 2선）.9 MW（3상 4선）의 Wide Range
● 최대 4회로의 Demand관리와 고조파 분석을 동시측정
● 측정 Data는 PC Card에 자동 저장
● 교류 1주기마다 고속 연속 측정
● 3169-21 사양은 외부 기록장치에 고속 D/A 출력 내장 |
| ■ 기본 사양 | 측정 라인
(측정 가능 회로수) |
단상2 선(4 회로), 단상3 선(2 회로), 삼상3 선(2 또는1 회로), 삼상4 선(1 회로) | | 측정 항목 |
전압, 전류, 유효·무효·피상 전력, 유효·무효 전력량, 역률, 주파수, 고조파 | | 측정 레인지 |
전압:AC 150/300/600V
| 전류: |
[9694]AC 500mA, 1/5A, [9695-02]AC 500mA, 1/5/10/50A
[9660,9695-03]AC 5/10/50/100A
[9661]AC5/10/50/100/500A, [9669]AC100/200/1kA
[9667]AC500A/5kA ※사용하는 센서에 의해 측정 범위가 다르다 |
전력:75W ~9MW (측정 모드 및 전압·전류 레인지의 편성에 의한다) | | 측정 방식 |
디지탈 샘플링 방식,PLL 동기 또는50/60Hz 고정 클락 | | W기본 확실도 |
±0.2% rdg. ±0.1% f.s.+ ［캠프온 센서 확실도］ | | 클램프온 센서 확실도 |
±0.3% rdg. ±0.01% f.s. (9661 시, f.s. (은)는 센서정격 전류치) | | 표시 갱신 레이트 |
약2 회/s (PC 카드 액세스시,RS-232C 통신시는 제외하다) | | 입력 인터벌 |
표준:1/2/5/10/15/30 초, 1/2/5/10/15/30/60 분
단시간:1 파형마다/0.1/0.2/0.5 초(순간치만) | | 주파수 특성 |
기본파 주파수 45Hz ~66Hz 에 두어, 기본파의 제50 차까지 ±3% f.s. + ［측정 확실도］ | | 기능 |
잘못된 결선 체크, 표시 언어 전환, 표시 홀드 기능, 백업 기능, 정전 처리, 키 록 기능,-01 사양의 D/A 출력으로 측정 항목의4ch 아날로그 출력 가능/DC ±5V f.s. | | 전원 |
AC100V ~240V, 50/60Hz, 30VA max. | | 치수·질량 |
210W ×160H ×60D mm , 1.2kg | | 부속품 |
전압 코드 9438-03 ×1 세트(흑/ 적/ 황/ 청색 각1 개), 전원 코드 1, 접지 어댑터 1, 입력 코드 라벨 1, 접속 케이블 9441 ×1 (D/A 용 -01만) |
|
|
|
● 최대 4 회로의 전력 라인의 측정에 대응(동일 전압 계통)
1대로 4 회로(단상 2선), 2 회로(삼상 3선), 1회로(삼상 4선)의 각종 측정 라인에 대응할 수 있습니다.
● 풍부한 측정 기능
전압, 전류, 전력(유효/무효/피상), 적산 전력, 역률, 주파수등이 동시에 측정할 수 있습니다.
게다가 삼상 3선(3P3W2M) 모드에서는 2 전압/2 전류계측으로 3 전압/3 전류를 표시. 삼상 4선(3P4W4I) 모드에서는 4 전류계측으로 중성선전류도 표시할 수 있습니다.
● 5 A~5000 A레인지를 탑재
CT단자로부터 대전류·대구경 전선 측정까지 4 종류의 클램프 전류 센서로 대응할 수 있습니다. 게다가 측정 회로 마다 사용하는 최적인 클램프 전류 센서를 선택할 수가 있습니다.
● PC카드 대응·내부 메모리 탑재
528 MB까지의 PC카드로 대응. 내부 메모리(1MB)와 아울러 장기 측정이나 상세한 파라미터 측정에 대응합니다.
● 해외 사용을 서포트하는 6국어 표시 언어에 대응(근일 대응)
일본어/영어/독일어/프랑스어/스페인어/이탈리아어의 6국어로부터 화면으로 표시하는 언어를 선택할 수 있습니다.
● 고속 D/A출력이 가능
3169-01는, 4 ch의 고속 D/A출력을 탑재. 1 파형 마다의 실효가로부터 아날로그 출력할 수 있습니다.
● 전력 관리와 고조파 관리를 양립
삼상 라인 대응의 고조파 측정 기능을 탑재. 고조파 측정과 디맨드 측정을 동시에 할 수 있어 전력 관리와 고조파 관리를 양립할 수 있습니다.
● 외부 기기를 제어할 수 있는 외부 입출력 기능을 탑재
3169를 복수대 사용했을 경우에 측정 개시/종료의 동기 제어나 온도 기록계 등 외부 기기를 이용한 각종 데이터 잡기의 동기 제어를 할 수 있습니다.
● 본체는 1.2 kg, A5사이즈에 강요하는 소형화를 실현
종래비(3166 캠프온 파워 하이 테스타) 약 30%의 소형화를 도모해, 운반이나 좁은 장소에서의 설치를 고려한 컴팩트한 설계입니다.
● RS-232 C를 표준 장비
PC, 프린터를 접속해 데이터 출력이나3169의 제어를 할 수 있습니다.
■ 주사용처
● 공장등의 전력 관리·보수/점검 관련···
각종 공장, 대규모 백화점, 병원, 공관청, 유원지등의 전력 라인 관리/보수, 생산 라인의 전력 원단위 관리, 생산 설비의 에너지 절약 개선/평가·보수/관리, ISO14001의 전력 관리에.
● ESCO 사업·건물관리회사 관련···
공장·빌딩등의 에너지 절약 전력 조사, 설비기기의 전력 조사·고조파 품질의 보수/점검에.
● 전력 공급 관련···
전력회사 등 전기를 공급 판매하고 있는 사업에 있어서의 전력 사용량 조사, 고조파 품질 조사에.
● 전력 계통 설비 관련···
전기 보안 협회, 전기공사, 변전설비 관련 메이커 등 전력 설비의 전력 조사/유지/관리, 계통 운용의 고조파 품질의 정기 보수·트러블 해석에.
● 전기 설비 관련···
반도체 제조장치, 자동 판매기, OA기기, UPS 기기, 공기조절 기기, 용접기의 전력 측정·에너지 절약 평가 측정에.
|
|
|
|
|
|
|
|
| |
1196 기록종이 |
|
9290 CLAMP ON ADAPTER |
|
9438-03 전압코드 |
|
9440 접속코드 | | 112 mm(4.41 in) width × 25 m (82.03 ft), roll type, 10 rolls per set |
|
전류 1000 A AC, 출력 100 A (10:1 ratio) |
|
3169-20/-21 표준으로 공급,1개의 코드는 각각 검은색, 빨강색, 노랑색, 파랑색, 3 m (9.84 ft) length. |
|
외부 I/O, 2 m (6.56 ft) length | |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
| |
9442 프린터 |
|
9443-02 AC ADAPTER |
|
9443-03 AC ADAPTER |
|
9612 RS-232C 케이블 | |
|
유럽방식. |
|
미국방식 |
|
Mini DIN 9-pin - Dsub 9-pin, 1.5 m (4.92 ft) length | |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
| |
9628 PC CARD |
|
9660 클램프 온 센서 |
|
9661 클램프 온 센서 |
|
9667 유동 클램프 온 센서 | | PCMCIA adapter and compact flash memory card set, 512 MB |
|
100A AC |
|
500A AC |
|
5000A AC | |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
| |
9669 클램프 온 센서 |
|
9694 클램프 온 센서 |
|
9720 휴대용 케이스 |
|
9721 RS-232C CABLE | |
1000A AC |
|
5A AC |
|
|
|
|
