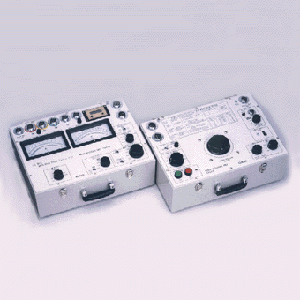

IP-R2000 [보호계전기시험기]

• 모델명

  MUSASHI IP-R2000

• 제품명

  IP-R2000 [보호계전기시험기]

• 제품특징

  MUSASHI IP-R2000

위시리스트0 sns 공유

추천하기

제조사	MUSASHI
브랜드	MUSASHI
모델	MUSASHI IP-R2000
판매가격	0원
배송비결제	주문시 결제

이전상품 IP-55S [절연유내압시험기]다음 상품 VCB-5 [진공도 측정기] 확대보기

• 상품정보

• 상품 정보

  상품 상세설명

  전국 모든 전기 보안 협회에서 사용되는 유일한 멀티 릴레이 테스터 제품 보조 전원 출력 기능을 충실.보조 전원 출력은,AC100V　DC24/48/110V 트립 신호 검출 기능을 멀티화.a/b접점 자동 검출 기능의 외 AC/DC전압 신호·AC전류 신호를 와이드에 검출 DGR(방향 주름) 릴레이 시험 기능(동작·부동작 확인)을 탑재 시험 전류 출력부에TEST(시험)/SET(설정)(와)과 반전 기능을 표준 장비 카운터(시간계)의 표시 기능을 충실. 표시 단위를 mSEC/SEC/Hz　3레인지 설정 기능 외에 내전압 시험시에는 「분·초」단위로 표시하는 시계 기능을 장비 트립 신호 동작의 확인 기능을 탑재. 릴레이 접점의 동작을 검출했을 때 부저음으로 표시 전원부에 냉각 팬을 표준 장비. 장시간의 시험에서도 안정된 출력을 확보 종래형 내전압 시험용 트랜스가 사용 가능. R-1220형태를, 그대로 접속해 시험할 수 있는 기능을 보유 OV/UV(전압) 릴레이 시험 전압 출력을 성능 업. 출력전압 AC 0~300V, 용량 40VA(MAX) DGR 릴레이 시험 전압 출력 Vo를 표준 장비. 각 메이커의 릴레이 시험이 가능한 Vo 전압을 출력. 출력전압 AC 0~750V, 용량 40VA(MAX) GR·DGR 릴레이 시험 전류 출력을 성능 업. 출력 전류 범위를 0~2.4A에 확대 전압계·전류계에 실효가 변환 회로 지시 방식을 채용. 등분 눈금으로 지시치의 독해가 용이 세이프티-절연 클립 표준 장비로 접속 선을 연결할시의 쇼트나 감전 사고를 방지하는 안전 설계 전원 저항부：470(W) ×345(D) ×180(H) ㎜·18kg 이하 계기 조작부：470(W) ×345(D) ×180(H) ㎜·13kg 이하     부속품 ●시험의 안내서…1 부 ●시험용 코드(수납대부)…1 식 사양 전원 저항부 입력 전원 AC100V±10%　50/60Hz　1φ 출력 관련 보조 전원 출력 AC100V　DC24/48/110V　용량AC:500VA　DC:10W 과전류 계전기 시험 출력 OCR 허용 전류 시간정격 전류 출력 저항 레인지 30초정격 전류치 출력 연속정격 전류치 출력 0.5Ω 50A 20A 1Ω 35A 14A 2Ω 25A 10A 5Ω 20A 6A 10Ω 11A 4.5A 15Ω 8A 3.5A 20Ω 6A 3A 주름/방향 주름 계전기 시험 출력 GCR/DGR 전류 출력 출력 범위 AC0~0.5A　AC0~2.4A 입력 전압AC100V때, 변동±5%이내 GCR/DGR레인지 0.5A 2.4A 30초정격 전류치 출력 0.5A 2.4A 연속정격 전류치 출력 0.5A 2.0A 내부 저항 240Ω 50Ω 내전압 시험 출력PUN AC0~120V　용량：2kVA 과전압/부족 전압 계전기 시험 전압 출력OVR/UVR 전압 출력 출력 범위 AC0~75/150/300/750V 정격 용량 AC75/150V레인지：40VA AC300/750V레인지:20VA 계기 조작부 계측 관련 전류계 동작 원리 가동 코일형 지시 방식 실효가 지시 측정 레인지 0.25/0.5/1/2.5/5/10/25/50A 정도 0.5급 전압계 동작 원리 가동 코일형 지시 방식 실효가 지시 측정 레인지 75/150/300/750V 정도 0.5급 인터페이스(동작시간 검출) － a/b접점 자동 검출 AC/DC전압 검출부 AC.CT검출부 입력 범위 무전압 AC0~120V· DC0~150V AC0~50A· 20A이상30초 입력 주파수 － 0/40~70Hz 40~70Hz 검출 전압 전류 － AC30V/DC24V이상 AC3.5A±10% impedance 약30kΩ 약30kΩ 약0.25Ω 카운터(시간계) 표시기 LCD표시기 표시 숫자 높이：10mm 표시자리수 최대 6자리수 표시 모드 mSEC,SEC,Hz　3모드 표시 정도 mSEC,SEC：rdg±10mSEC　Hz：rdg±2digit 계측 표시 mSEC：0~999999　분해가능：1mSEC SEC：0~9999.99　분해가능：10mSEC Hz：0~999999　분해가능：1Hz PUN시험 표시 00.00~59.59(단위：분·초로 표시) C.CHECK표시 ”－－－－－”를 표시 동작 버저음 트립시,PUN시험시,C.CHECK때 버저음 발생 시험 항목 전류 계전기의 시험 상시개로식 접점 구조(MAKE)의 과전류 계전기 상시 폐로식 접점 구조(BREAK)의 과전류 계전기 무전압인 떼어 방식 접점 구조의 과전류 계전기 전류인 떼어 방식 접점 구조의 과전류 계전기 적은 인원수력형과전류 계전기 부족 전류 계전기 차단기(OCB)의 브란쟈 조정 전압 계전기의 시험 과전압 계전기 부족 전압 계전기 주름 계전기의 시험 주름 전압 계전기 주름 전류 계전기 방향 주름 계전기의 시험 동작 시험 내전압 시험 수전 설비의 내전압 시험 특별 고등경찰용 시험 특별 고등경찰 설비의 계전기 시험 항목 참조 별매전용 확장 유닛 내전압 시험용 트랜스　R-1220 전류 booster　RA-100 고압 반응 장치　DR-1220M 다운 트랜스　DT-2200 별매액세서리 시험 코드밧그S 시험 코드밧그M 시험 코드밧그L 시험대(릴레이 테스터용)
