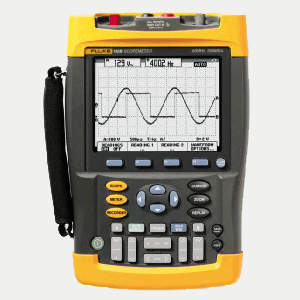

190 시리즈 [스코프메타]

190 시리즈 [스코프메타]

  • 모델명

    FLUKE 190 SERIES

  • 제품명

    190 시리즈 [스코프메타]

  • 제품특징

    SCOPE METER

위시리스트1
추천하기
제조사 FLUKE
브랜드 FLUKE
모델 FLUKE 190 SERIES
판매가격 0원
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

  • 상품 정보

    상품 상세설명




    속도, 성능 그리고 분석력

    Scope Meter 190 시리즈 고성능 오실로스코프는 더 높은 성능이 요구되는 어플리케이션을 위해 상위급 벤치 장비에서나 찾아 볼 수 있는 사양을 제공합니다. 200MHz의 대역폭, 2.5Gs/s 실시간 샘플링 그리고 입력 당 27,500 포인트의 큰 메모리를 갖춘 Scope Meter 190 시리즈 오실로스코프는 충전용 배터리로 사용이 가능하며 휴대가 가능한 고성능 오실로스코프를 필요로 하는 엔지니어에게 적합합니다.


    • 2채널 입력 200, 100 또는 60MHz대역폭
    • 각 입력별 2.5Gs/s 실시간 샘플링
    • Connent-and-View 자동 트리거링과 모든 범위에서 수동 트리거 모드
    • FFT를 이용한 주파수 스펙트럼 분석
    • 아날로그 오실로스코프에서와 같은 복합 구동파형 분석을 위한 디지털 지속 모드
    • 커서 값 자동 측정기능
    • 순간순간 발생하는 다이나믹 반응을 보기 위한 빠른 화면 표시 업데이트
    • 100개의 스크린의 대한 자동 항시저장기능과 재생기능
    • 입력 당 27,000포인트 길이의 ScopeRecord모드
    • 유형분석을 위해 종이없이 최대 22일까지 기록 가능한 Trendplot차트 레코더
    • 각 채널 최대 10000V의 완전 독립 입력(Isolation)
    • 기준파형과 시각적 비교 및 자동 Pass/Fail시험을 위한 파형 비교 기능
    • 모터 드라이브와 주파수 인버터 용도를 위한 Vpwm기능
    • 1000V CAT II 와 600V CAT III 안전성 검증 필
    • 충전이 가능한 4시간용 NiMH 건전지 팩
    대역폭의 선택

    Scope Meter 190와 190B 시리즈는 오늘날 최첨단 전자장비에서 볼 수 있는 고주파 신호를 잡아내기 위해 최대 200MHz 대역폭을 제공합니다.

    또한 그리높지 않는 대역폭이 요구되는 어플리케이션을 위해서 100MHz와 60MHz의 모델도 있습니다. 따라서 필요치 않은 대역폭을 위해 지출하는 비용을 절감할 수 있음은 물론, 고급기능들을 동일하게 사용할 수 있습니다.


    		   눈으로 직접 확인하십시오.

    입력 당 최대 2.5GS/s의 실시간 샘플링을 이용해 어떤 현상이 발생하는지 400ps의 해상도로 직접 볼 수 있습니다. 두 개의 입력 모두 각각의 디지타이저가 있어서 두 개의 파형을 동시에 포착하여 높은 분해능으로 상세히 분석할 수 있습니다. 이례적으로 파형이 스크린상에서 순간적으로 지나 버려도 재생버튼만 누르면 다시 볼 수 있습니다. 또한 12개의 타임 디비젼을 볼 수 있는 넓은 스크린의 사용으로 트리거 이벤트의 전후에 발생되는 현상을 광범위하게 볼 수 있습니다.


    어느 곳에서나 선명하게 파형분석이 가능한 디스플레이

    완전 컬러 디스플레이는 각각 파형의 분석을 더욱 쉽게 해줍니다. 특히, 스크린에 대형 진폭(amplitude)또는 다중 중복 파형을 디스플레이 할 때 더 쉽게 파형을 확인 할 수 있도록 도와줍니다. 밝은 고선명 디스플레이는 다양한 밝기의 환경에서 분명하고 확실하게 읽을 수 있게 합니다. 또한 이런 기능과 함께 4시간의 건전지 사용 시간을 보장합니다.





    동적 신호 반응을 즉시 보십시오.

    디지털 지속 모드(Fluke 190C)는 이상신호를 찾고 시간별 파형 진폭 분포를 보여줌으로서 동적 다중 신호의 분석을 도와드립니다. 디지털 지속모드(Persistence)는 단계별 레벨과, 파형 디스플레이에 대한 감쇠 시간을 조절할 수 있어서 마치 아날로그 실시간 오실로스코프의 디스플레이를 보고 있는 듯하게 합니다. 모든 모델에 기본적으로 갖춰진 고속 디스플레이 업 데이트는 테스트 중에 어떠한 레벨을 변화할 때, 순간적인 신호의 변화를 보여줍니다.




    주파수 스펙트럼 분석

    190C 컬러스코프미터 모델은 FFT(Fast Fourier Transtormation) 주파수 스펙트럼 분석 기능을 포함하고 있습니다. 이것은 여러분이 신호에서 각각의 주파수 구성 성분에 대한 확인이 가능하도록 만들어 줍니다. 스펙트럼 분석기능은 진동 또는 잡음의 원인을 분석하는데 유용하게 사용됩니다. 또한 오토 윈도우 기능은 비록 여러분이 수동을 여러분의 필요한 시간을 선택한다 하더라도 최적 상태의 측정을 할수 있도록 해줍니다.





    분석력

    파형의 분석, Scope Record와 Trend-Plot 레코딩을 위해, Scope Meter190C 와 190B는 30가지항목의측정데이터항목과 커서, 줌 그리고 실시간 클럭을 갖추었습니다. 분석은 현장에서 직접될 수도 있고 후에 사무실에 돌아와서 할 수도 있습니다. 최대 2개의 레코딩과 10개의 스코프 스크린은 분석, 출력또는 PC다운로드를 할 수 있도록 저장이 가능합니다.
