·최대8회로의 누전을 동시에 측정, 기억, 표시
·데이터 관리도 간단(CSV형식으로 보존)
·고속 샘플링, 광역 주파수의 컷 기능 첨부
개요

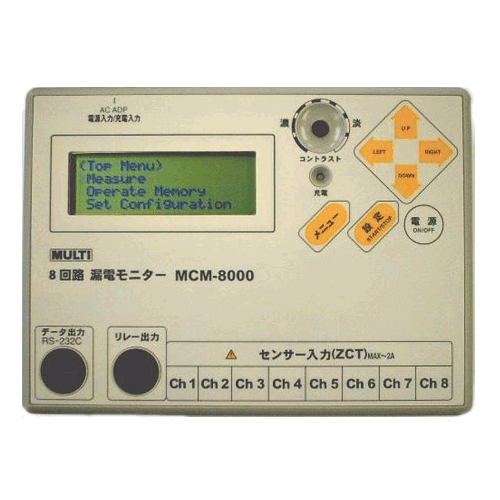

다회로(최대8회로)의 누전을 장기간에 걸쳐 연속해 계측, 표시하는 것과 동시에, 설정 인터벌간의 평균 누설전류와 설정 전류치를 넘었을 경우에 그 발생 및 종료의 연월일 시각과 최대 전류치를 기억해 경보 출력합니다. 또 그 계측 데이터는, PC에 CSV형식으로 출력합니다.
- 측정 기능
옵션 CT와 조합해 최대 8 회로의 누설전류를 동시에 측정, 기억합니다. 측정중에서도 과거의 기록 데이터를 확인할 수 있습니다.
- 로깅 측정 기능
설정한 인터벌간의 평균 누설전류치를 측정 회로 마다 표시, 기억합니다.
·인터벌 1 / 5 / 10 / 15 / 30 / 60분
·기억 내용 측정 시각, 측정 회로(Ch.No), 인터벌간의 평균 누설전류치
·기억용량 30분 인터벌로 약 90일간
- 피크치 측정 기능
설정 전류치를 넘었을 경우의 그 발생 및 종료의 연월일 시각과 최대치 전류치를 측정 회로 마다 표시, 기억합니다.고속 샘플링으로, ELB 대응입니다.
·설정 전류치 범위 10~1000mA
·기억 내용 발생 회로No와 정정전류치 및 발생 카운트수, 정정전류치를 넘은 연월일 시각, 누설 복귀치를 밑돈 연월일 시각과 그 사이의 최대 전류치 및 그 발생 연월일 시각
- 정전 측정 기능
정전이 발생했을 경우의 발생 및 복구의 연월일 시각을 기억합니다.
·기억용량 발생 및 종료의 연월일 시각 약4000회
- 경보 출력 기능
설정 전류치를 넘었을 경우에 무전압릴레이 접점 합니다.
- 통신 소프트
기억한 데이터를 PC에 출력합니다.
· 대응 Microsoft Windows 95 / 98 / 2000 / ME / XP
· 출력 데이타로깅 측정 데이터, 피크치 측정 데이터, 정전 측정 데이터
●사양
| 측정 회로수 |
8회로(8ch) |
| 검출 방식 |
CT클램프 방식 |
| 측정 범위 |
0~2000mA |
| 최소 분해가능 |
1mA |
| 측정 확실도 |
±3%rdg±2dgt(단, 표준CT에서) |
| 교류 변환 방식 |
평균치 정류(실효가 환산) |
| 샘플링 |
약20ms |
| 필터 특성 |
고역주파수 컷오프 필터 내장(2차 LPF, 절단 주파수130Hz) |
| 정정전류치 범위 |
10~1000mA(1mA조각) |
| 리크 복귀치 |
정정전류치의10~90%의 범위에서 설정(10%조각) |
| 사용 장소 |
옥내, 고도2000m까지 |
| 사용온습도 범위 |
0~50℃,80%RH이하(단, 결로없는 곳) |
| 보존온습도 범위 |
-10~60℃,80%RH이하(단, 결로없는 곳) |
| 사용 회로 전압 |
저압AC500V이하(절연 도체) |
| 내전압 |
AC1500V(50/60Hz)1분간, 전원-케이스간 |
| 절연 저항 |
DC500V메가에서50MΩ이상, 전원-케이스간 |
| 사용 전원 |
AC어댑터(1다음 입력 전압AC100V~240V,50/60Hz), 내장 충전지 |
| 소비 전류 |
약40mA |
| 전지 수명 |
내장 충전지만 충전시에 연속으로 약4일간
(단, 충방전 회수에 의해 수명이 바뀝니다) |
| 치수·중량 |
190(W)×140(H)×42(D)mm, 약700g(본체만) |
●부속품
| RS232C케이블 |
1 |
| AC어댑터 |
1 |
| 누전계 콘트롤러 for windows |
1 |
| 취급 설명서 |
1 |
| 휴대 케이스 |
1 |
●옵션
누전 모니터용 클램프CT센서
(플러그 첨부 케이블5m) |
ZCT-18SCM |
별도가격 |
| ZCT-30SCM |
별도가격 |
| ZCT-40SCM |
별도가격 |
| ZCT-80SCM |
별도가격 |
| ZCT-1100SCM |
별도가격 |
| 클램프CT휴대 케이스 |
ZCT-18/30/40SCM하8개
ZCT-80SCM하4개수납 |
별도가격 |
| 릴레이 출력 케이블 |
2m |
